Caso de Estudio · Remodelación Comercial & Salud

Consultorio OdontoDent: de local comercial a clínica de especialidades.

Conversión integral de un local comercial de 61.10 m² en Plaza Lea, Puebla. Diseño arquitectónico, ingeniería hidrosanitaria especializada, tablero eléctrico industrial, muro bioclimático de vitroblock y acabados de autor entregados llave en mano.

Cotiza tu proyecto comercial WhatsApp 221 185 2282

Ficha Técnica de la Obra

UbicaciónPlaza Lea · Col. Leobardo Coca, Puebla

Superficie61.10 m² (10.00 × 6.11 m)

Programa3 Cubículos, Esterilizado, Recepción

Tiempo de ObraJulio – Septiembre 2025

Responsable TécnicoGrupo PERSA · Ingeniería, diseño y construcciones

Fachada final y exterior de la Clínica OdontoDent en Plaza Lea terminada por Grupo PERSA

Obra Concluida

Fachada exterior entregada · Plaza Lea Local 4

Puebla de Zaragoza · 12 Sep 2025

Sinergia & Transparencia Clínica

Conoce OdontoDent: una clínica diseñada para la excelencia odontológica.

En Grupo PERSA creemos en la transparencia total y en construir vínculos duraderos con nuestros clientes. OdontoDent es una clínica de especialidades dentales fundada por profesionales de la salud con más de 15 años de trayectoria en el sector médico de Puebla.

Nuestra labor fue materializar sus requerimientos clínicos: flujos de esterilización que cumplen rigurosamente con los lineamientos de COFEPRIS (Aviso de publicidad 2621062002A00161), aislamiento en cada cubículo y una atmósfera confortable que brinda calidez a sus pacientes.

🦷 Ortodoncia🦷 Cirugía Maxilofacial🦷 Odontopediatría🦷 Rehabilitación Oral🦷 Endodoncia🦷 Periodoncia🦷 Estética Dental

Cliente & Aliado

OdontoDent

Clínica de Especialidades Dentales

Ubicación: Plaza Lea, Av. Las Margaritas 729 Local 4, Col. Leobardo Coca, C.P. 72450, Puebla, Pue.

Dirección Médica: Dra. Laura Hernández (Lic. en Estomatología BUAP · Esp. en Ortodoncia y Cirugía Maxilofacial CME).

Registro Sanitario: COFEPRIS 2621062002A00161.

Redes Sociales y Canales de la Clínica:

odontodent.com.mx @odontodent1 Facebook Odontodent WhatsApp Clínica

Bitácora de Obra · Evidencia Cronológica

Paso a paso: cómo ejecutamos la remodelación clínica de OdontoDent.

Cada fase contó con supervisión técnica continua, registro fotográfico verificado por Timemark y apego a las normas mexicanas de instalaciones médicas y edificación comercial.

Planeación & Anteproyecto

Levantamiento y Proyecto Ejecutivo Arquitectónico

Transformar un local comercial diáfano de 10.00 × 6.11 m (61.10 m²) en un centro odontológico de alta especialidad. El programa arquitectónico distribuyó una recepción vestibular, sala de espera, pasillo de distribución, 3 cubículos clínicos independientes, estación de esterilizado y lavado de instrumental, oficina privada y sanitarios independientes para pacientes y personal.

El Reto de Ingeniería:Lograr privacidad visual y acústica en cada cubículo médico sin perder la luminosidad natural de la fachada de cristal.

Solución Aplicada por PERSA:Eje divisorio central mediante muro de vitroblock traslúcido que baña de luz indirecta las áreas clínicas mientras resguarda la privacidad de cada consulta.

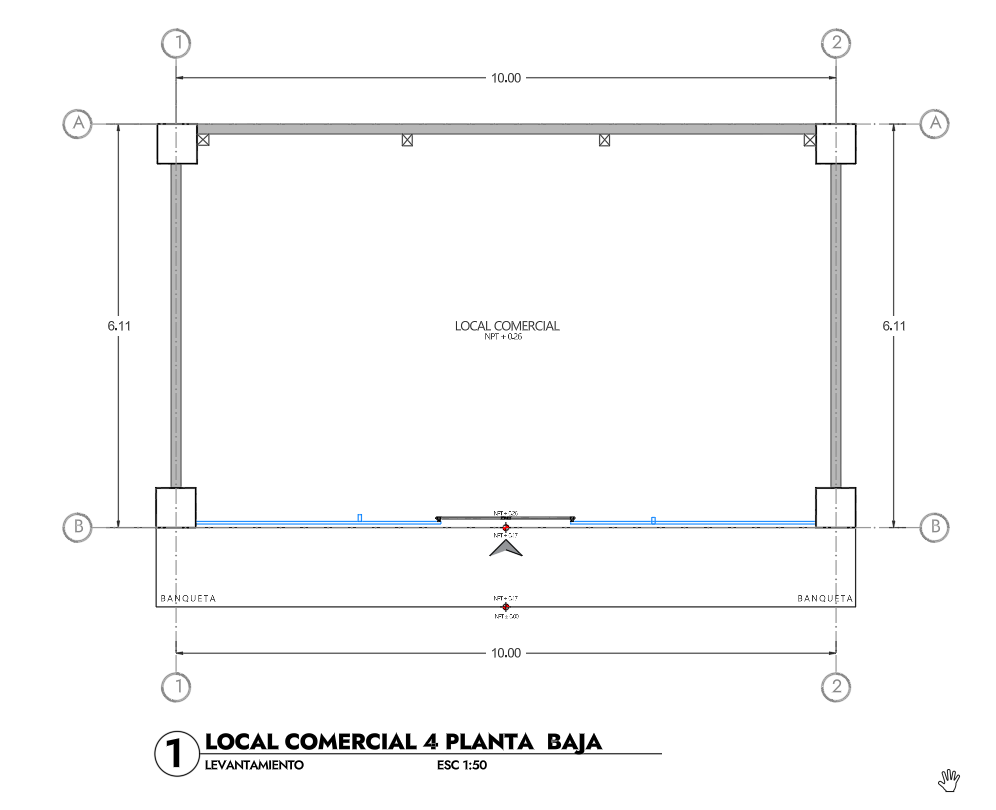

Plano de levantamiento inicial del local comercial 4 de 61.10 m² en Plaza Lea — Planta de levantamiento: local comercial 4 (10.00 m × 6.11 m)

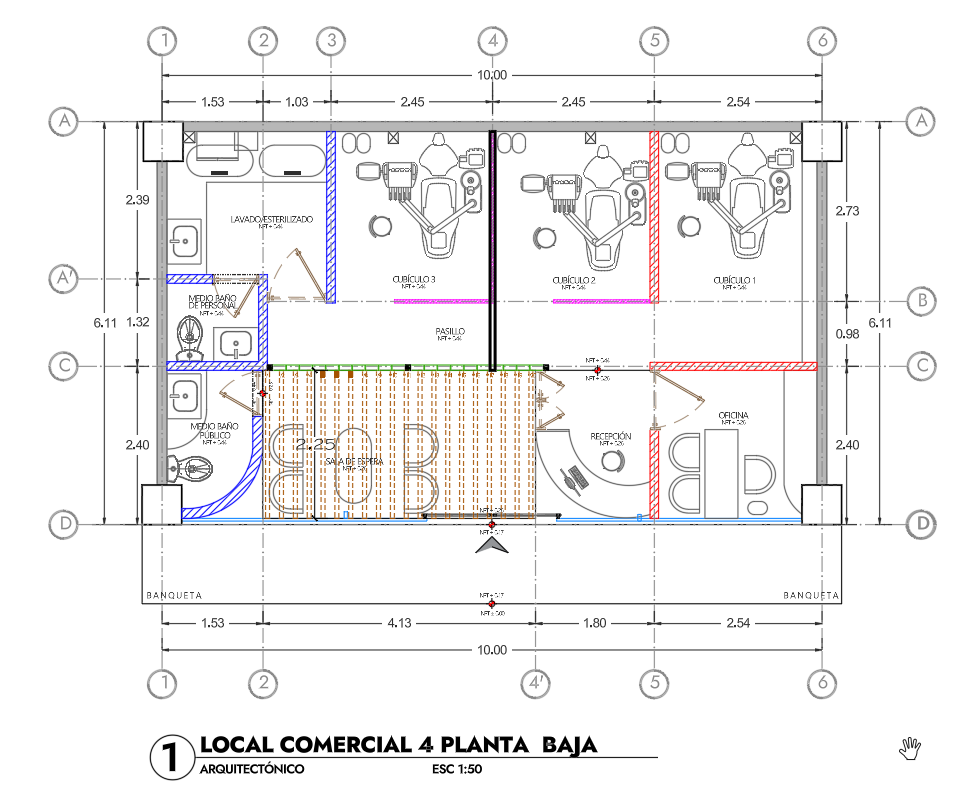

Proyecto ejecutivo arquitectónico: distribución de recepción, cubículos 1, 2 y 3, vitroblock y esterilizado — Proyecto ejecutivo: 3 cubículos, esterilizado, baños y recepción

14 de Julio de 2025

Instalaciones Hidrosanitarias Especializadas en Firme

Los sillones odontológicos demandan líneas técnicas que no admite una obra convencional: drenaje sanitario continuo con pendiente exacta, alimentación de agua desmineralizada presurizada, tomas de aire comprimido grado médico y succión de alto vacío empotradas en losa.

El Reto de Ingeniería:Cero margen de error en pendientes y hermeticidad de tuberías bajo el firme de concreto, para evitar registros superficiales que contravengan la normativa de COFEPRIS.

Solución Aplicada por PERSA:Trazado y acanalado milimétrico en firme con tubería de PVC soldada y verificada mediante nivel de mano previa a la fundición y colocación de piso.

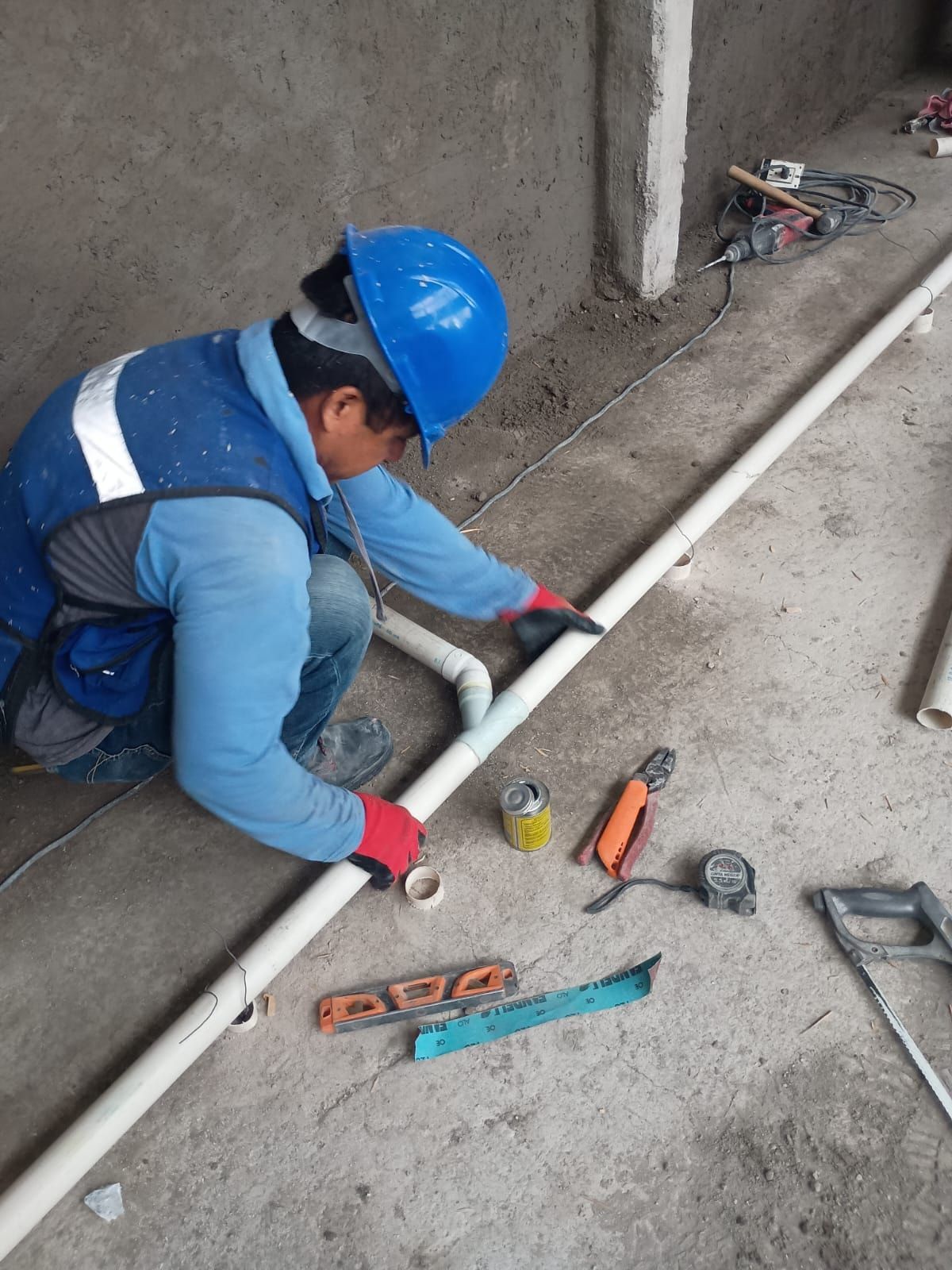

Personal técnico de PERSA instalando tuberías sanitarias de PVC en firme para las unidades dentales — Instalación de tuberías sanitarias y drenaje para sillones dentales

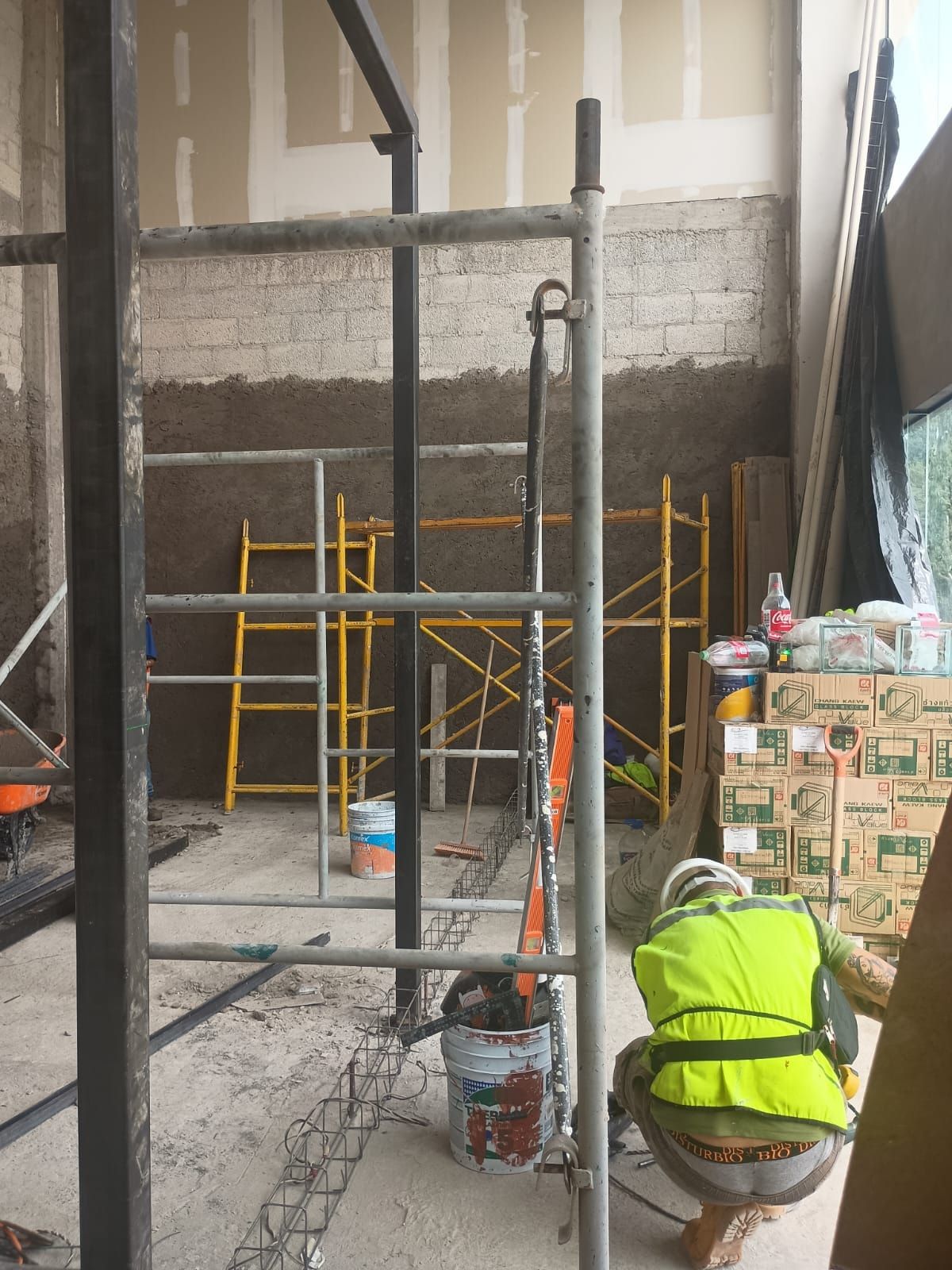

Obra civil pesada: aplanados de muros de block, armado de acero para dalas y columnas de acero PTR — Obra civil: repellados de muros, castillos y columnas metálicas PTR

18 de Julio de 2025

Protocolos de Seguridad y Trabajos en Altura

La altura libre del local requirió la ejecución de estructuras secundarias y mezzanine técnico para alojar compresores y tanques de succión fuera del alcance sonoro de los pacientes.

El Reto de Ingeniería:Garantizar seguridad industrial rigurosa durante el empastado, acabados y pintura en áreas elevadas sobre andamios.

Solución Aplicada por PERSA:Cuadrilla de PERSA con arneses de seguridad certificados de cuerpo completo, líneas de vida y cascos reglamentarios, aplicando acabados vinílicos lavables en muros altos.

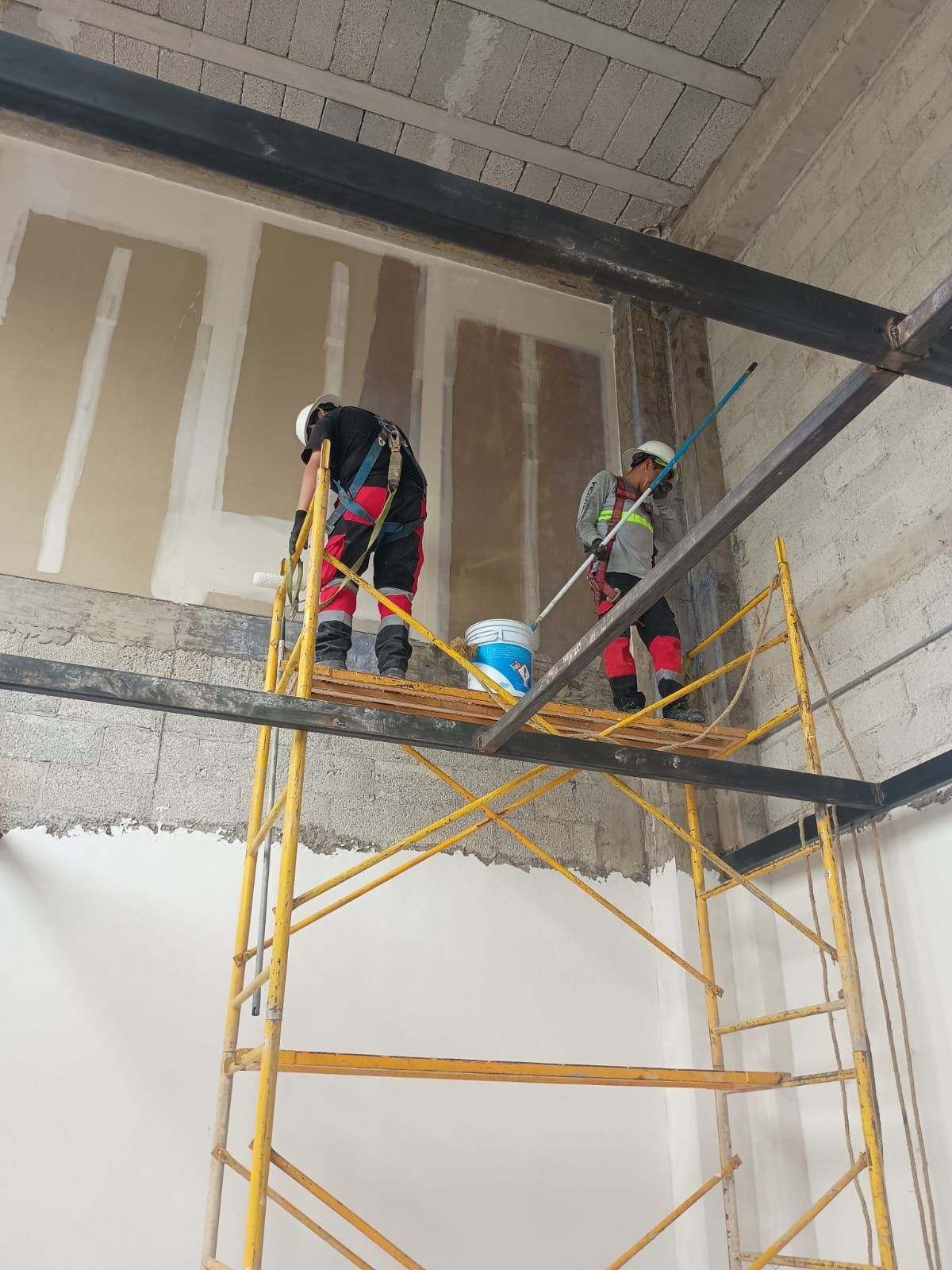

Personal de Grupo PERSA con equipo de seguridad y arnés sobre andamios realizando empastado y pintura — Seguridad en alturas: empastado y pintura vinílica lavable con arnés normativo

24 – 25 de Julio de 2025

Muro Bioclimático de Vitroblock y Páneles PermaBase

Construcción del elemento insignia del consultorio: un muro continuo de bloques de vidrio (vitroblock) de 19×19 cm con junta blanca sellada, enmarcado por columnas tubulares de acero y bastidores perimetrales.

El Reto de Ingeniería:Asegurar rigidez estructural, aislamiento acústico y paso de luz en una sola solución arquitectónica.

Solución Aplicada por PERSA:Uso de crucetas niveladoras, varillas de refuerzo en juntas horizontales y mortero hidrófugo. Páneles de cemento PermaBase en áreas húmedas y canalizaciones conduit poliflex para cableado estructurado.

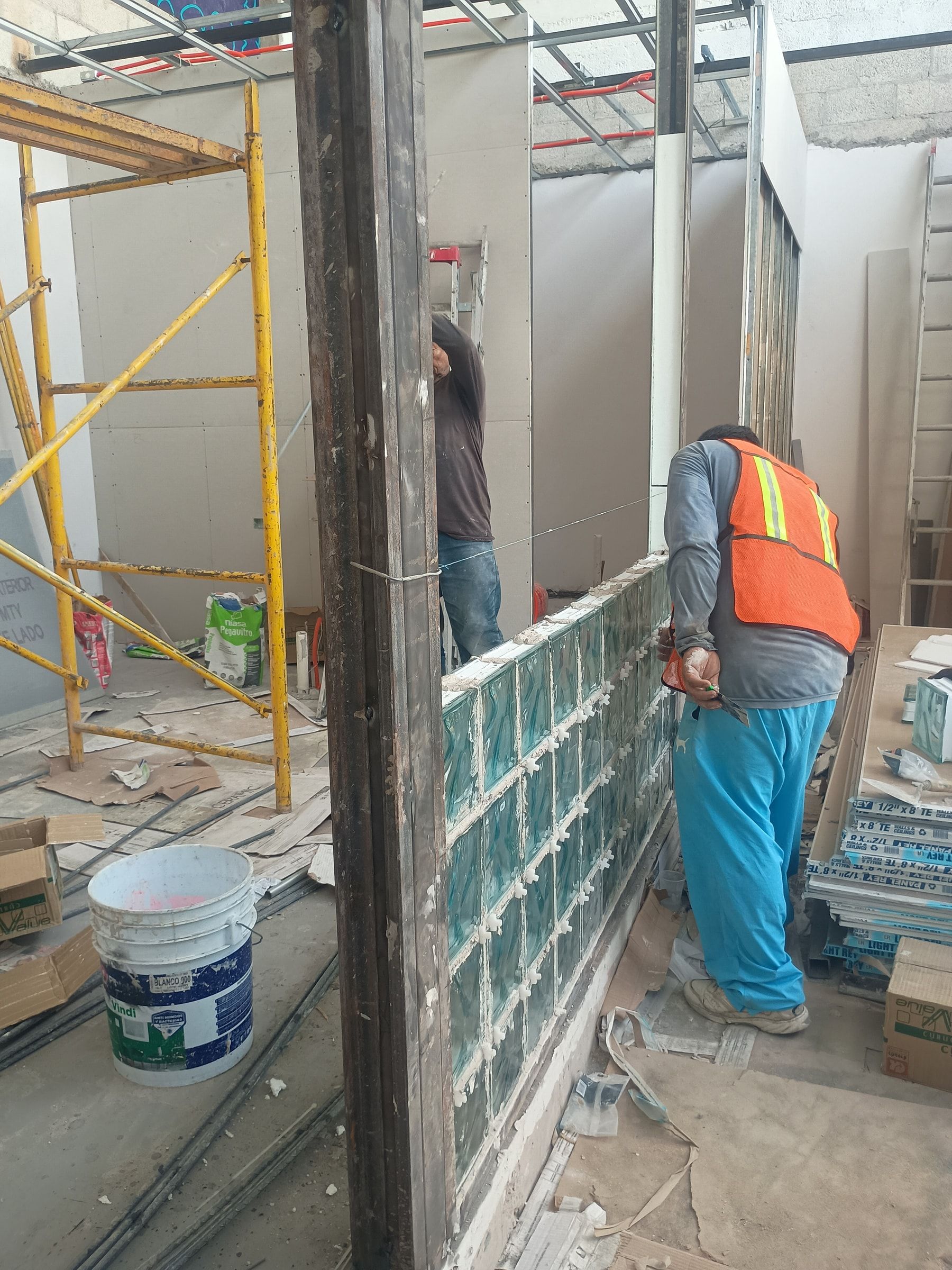

Colocación artesanal de muro de vitroblock con crucetas y alineación de acero — Colocación artesanal de bloques de vidrio con crucetas niveladoras

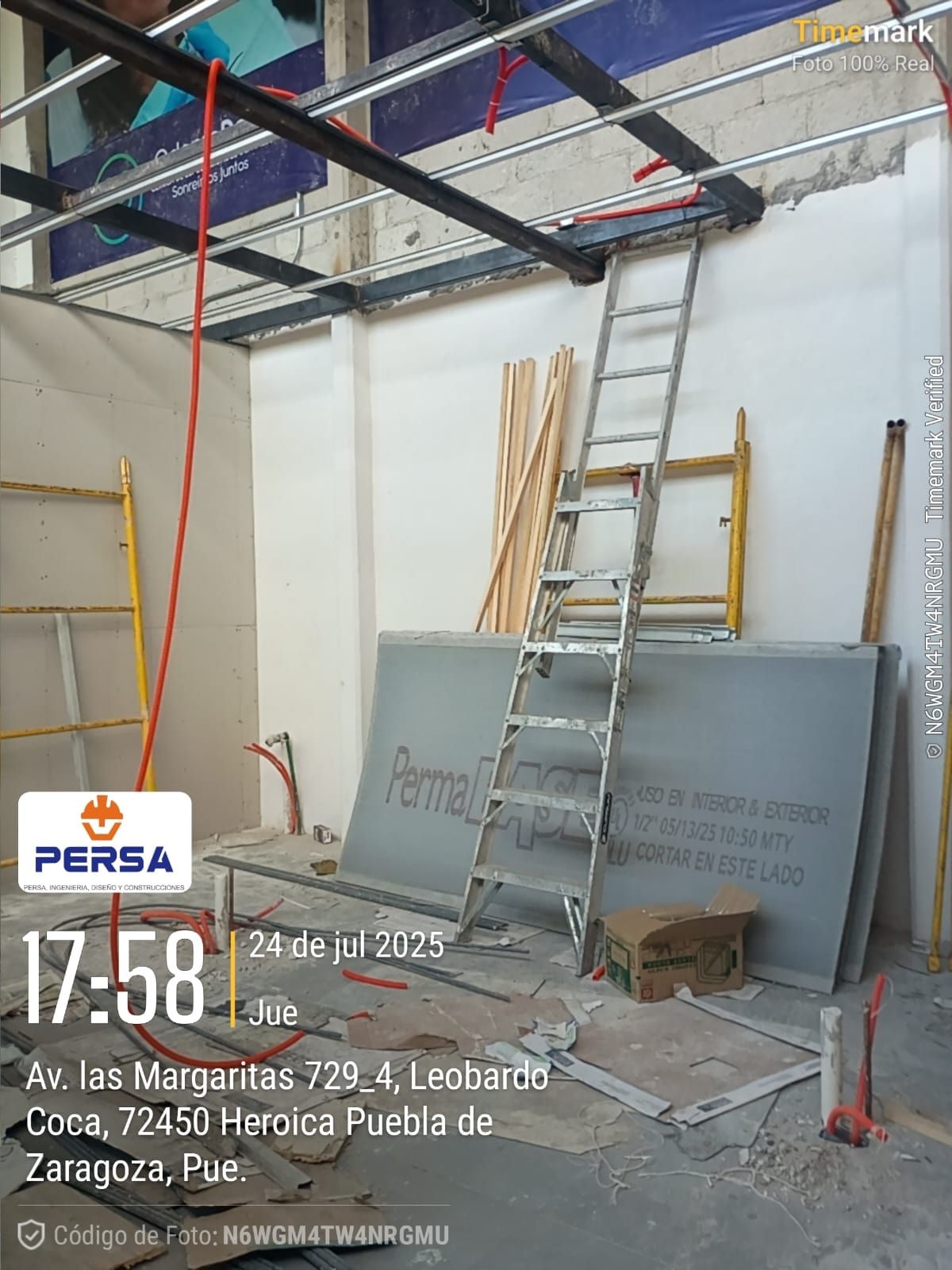

Estructura metálica de plafón, canalizaciones eléctricas y páneles de cemento PermaBase georreferenciada Timemark — Plafón suspendido, ductos eléctricos y placas PermaBase (Timemark)

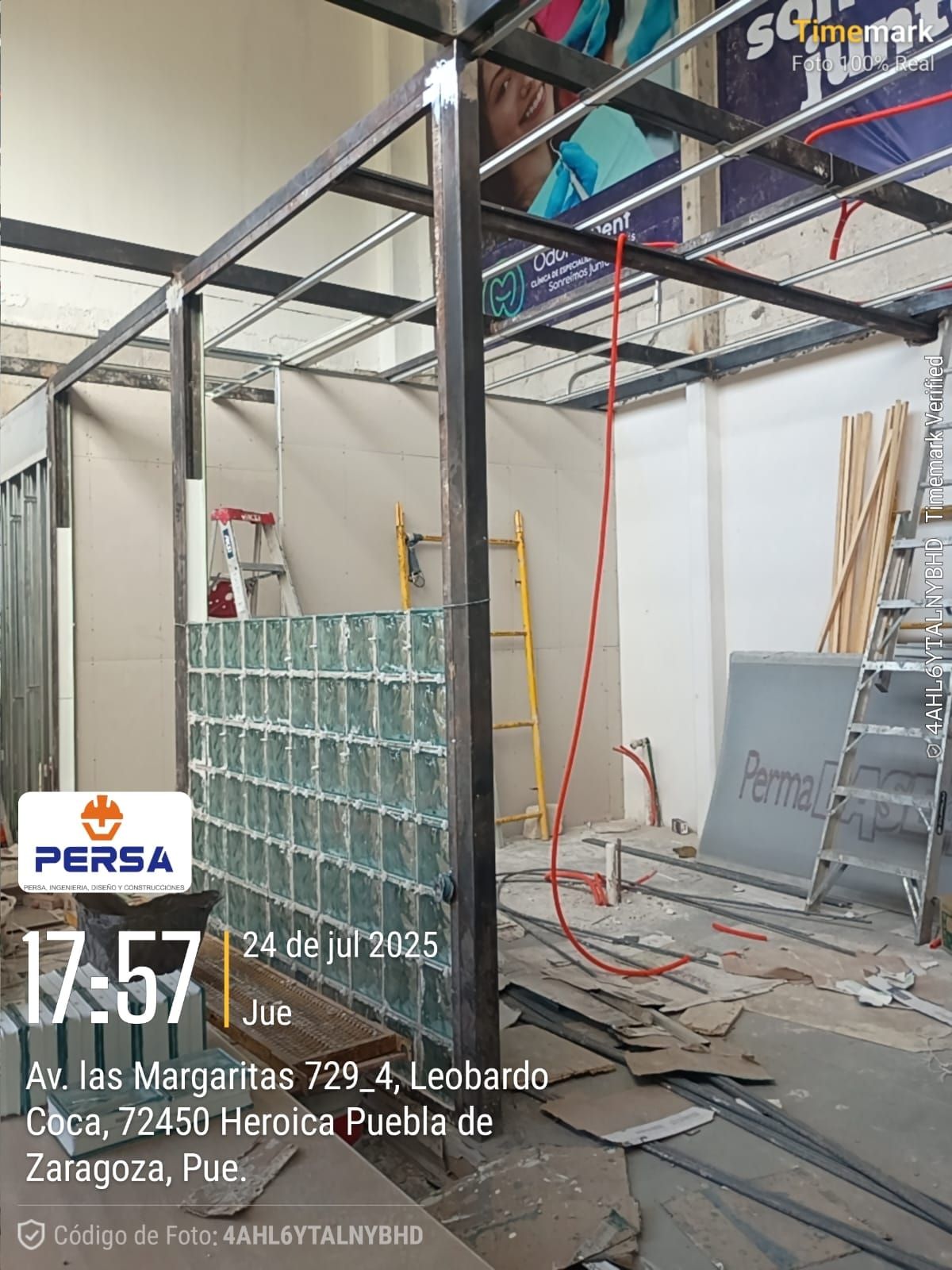

División estructural de cubículos clínicos y avance de vitroblock con sello de geolocalización — Estructura tubular PTR y avance del muro translúcido (Timemark)

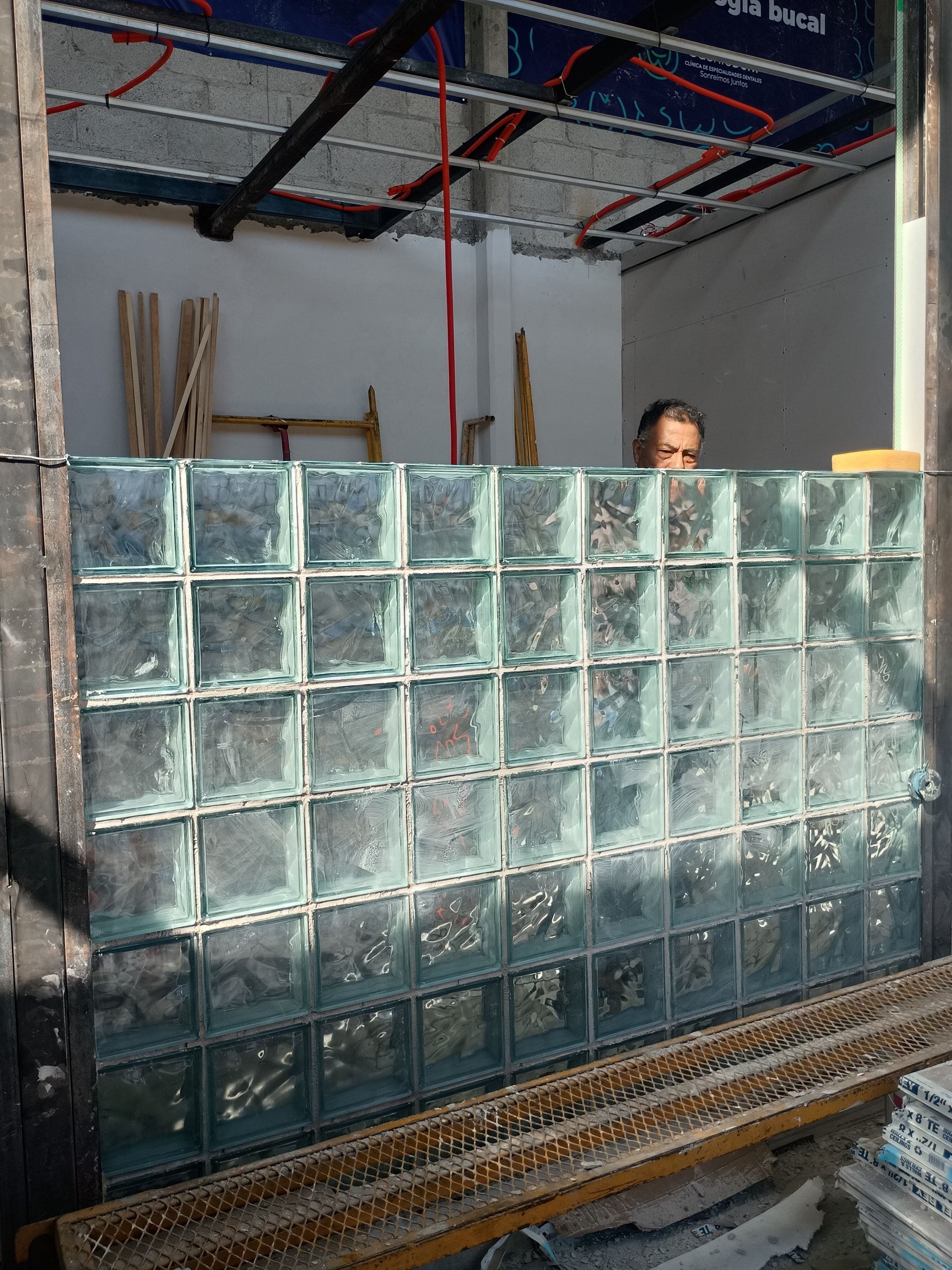

Muro de vitroblock a altura completa permitiendo el paso de luz natural hacia los cubículos — Muro de vitroblock terminado: luz difusa y privacidad garantizada

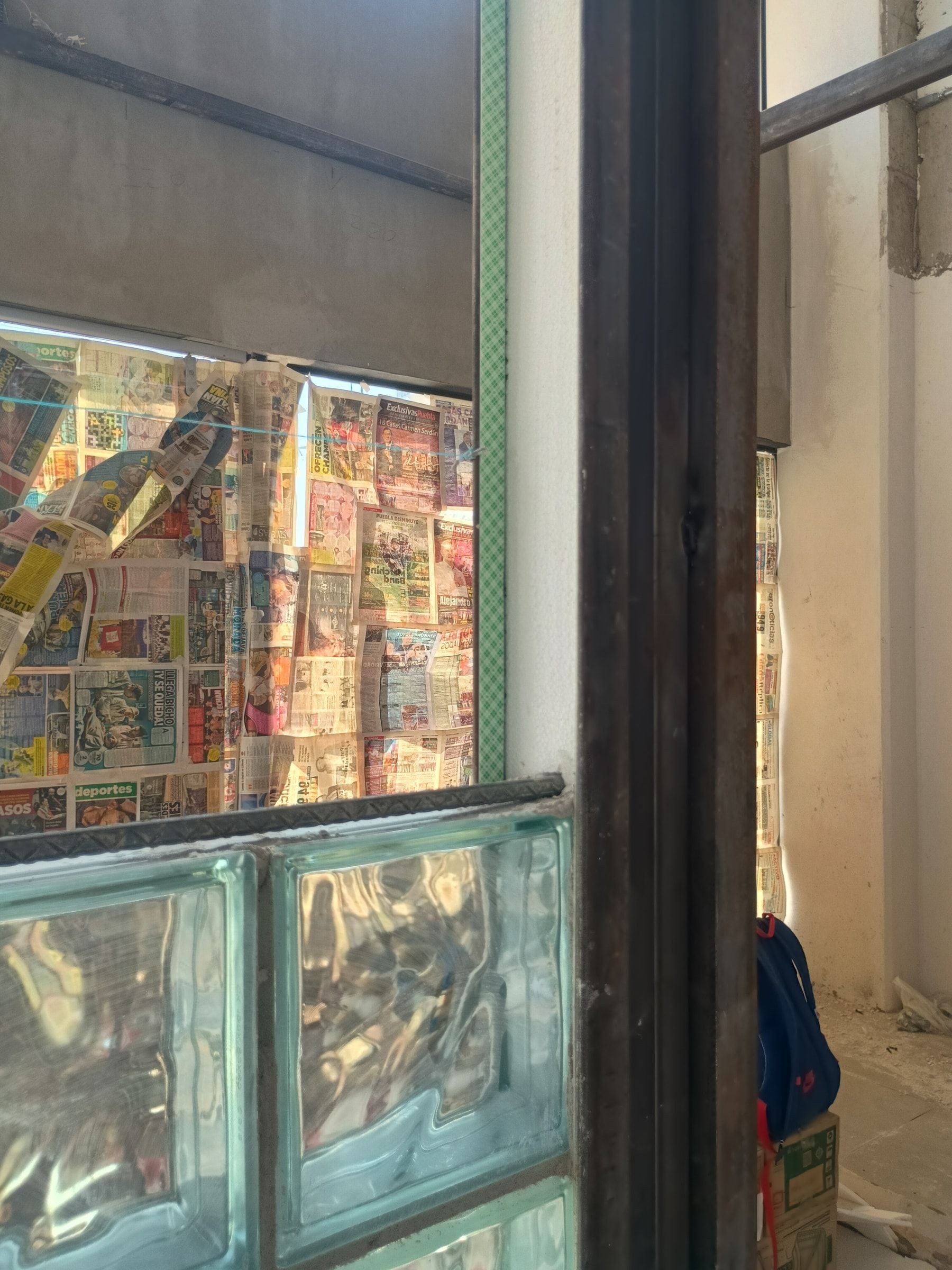

Detalle de dintel metálico y remate superior del muro de vitroblock con protecciones — Remate estructural con dintel de acero y encaje milimétrico

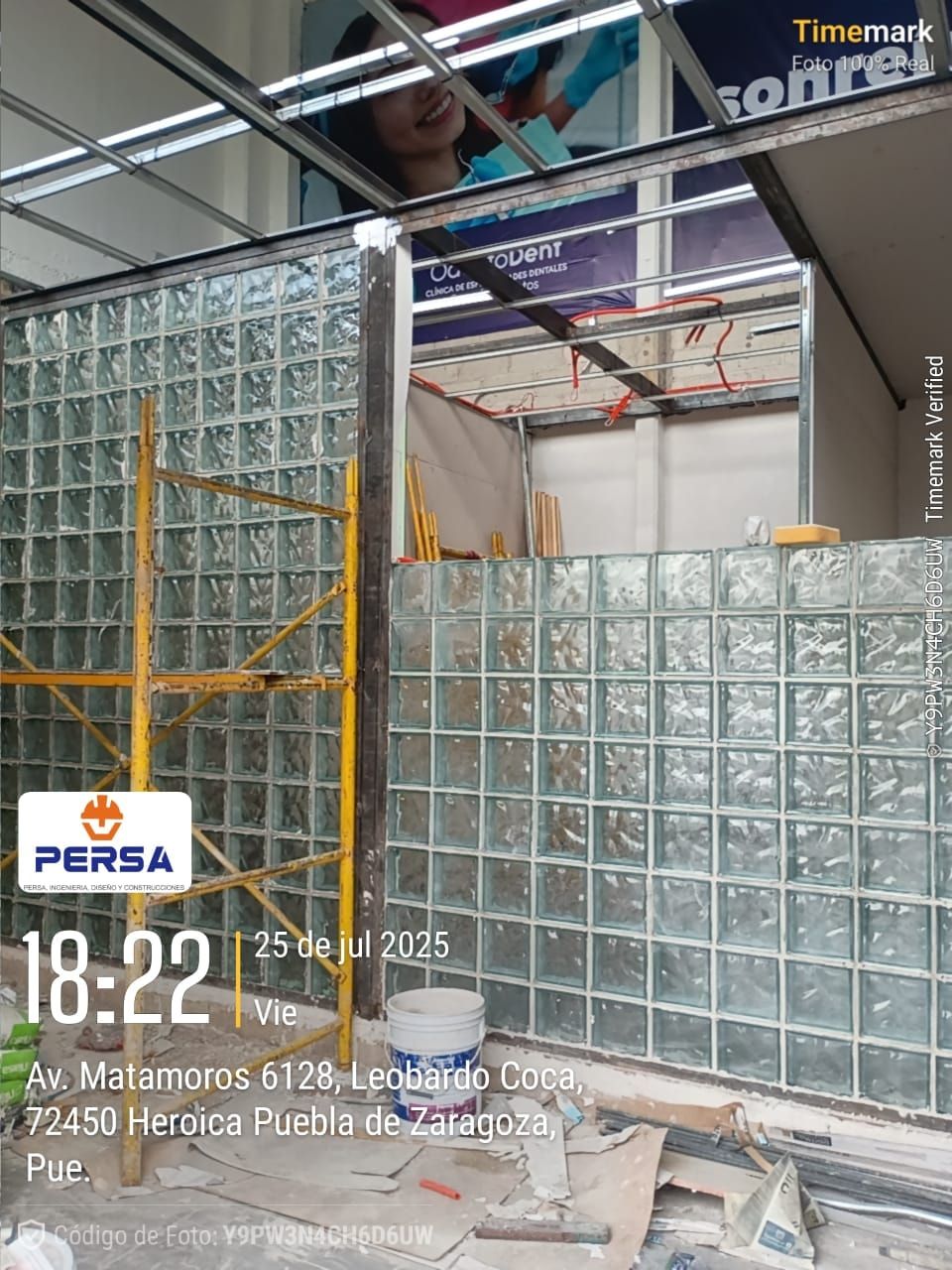

Muro de vitroblock integrado con la sala de espera y cancelería exterior — Vista del muro integrado con sala de espera y plafones (Timemark)

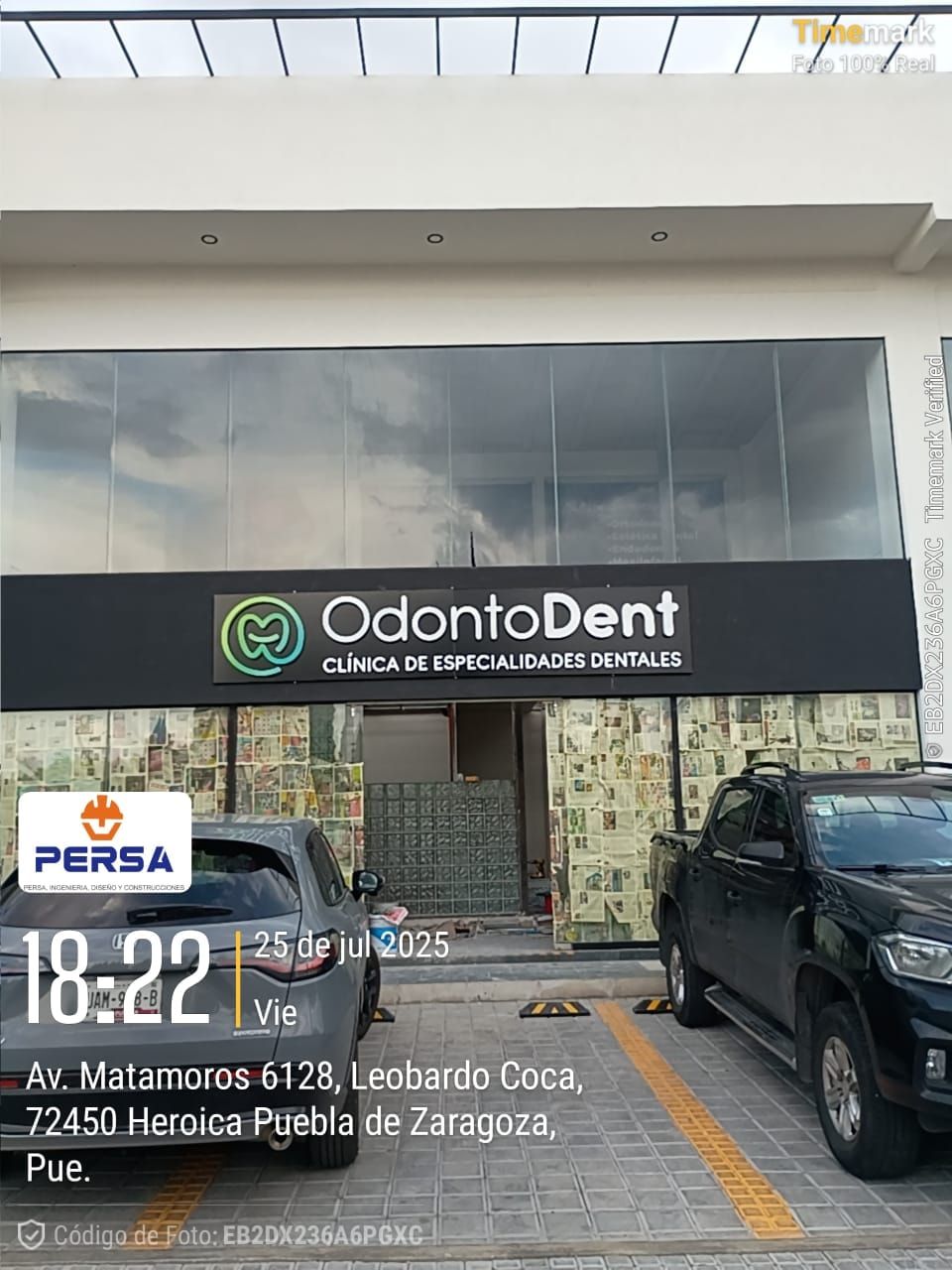

Fachada comercial en proceso con letrero de OdontoDent en Plaza Lea y ventanales protegidos — Fachada exterior de Plaza Lea con anuncio 3D en instalación (Timemark)

22 de Agosto de 2025

Ingeniería Eléctrica Especializada para Equipamiento Clínico

Una clínica dental exige calidad y estabilidad eléctrica superior a un comercio ordinario: compresor libre de aceite de alta demanda, autoclave esterilizador a vapor, sillones electromecánicos, lámparas de fotocurado y negatoscopios.

El Reto de Ingeniería:Prevenir caídas de tensión o sobrecalentamiento por el arranque de motores de compresión y esterilización.

Solución Aplicada por PERSA:Centro de carga Square D serie QO con pastillas termomagnéticas independientes de 15A y 20A, peinado prolijo con cinchos de sujeción, identificación por código de colores normalizado y barra de tierra física dedicada para proteger equipo médico sensible.

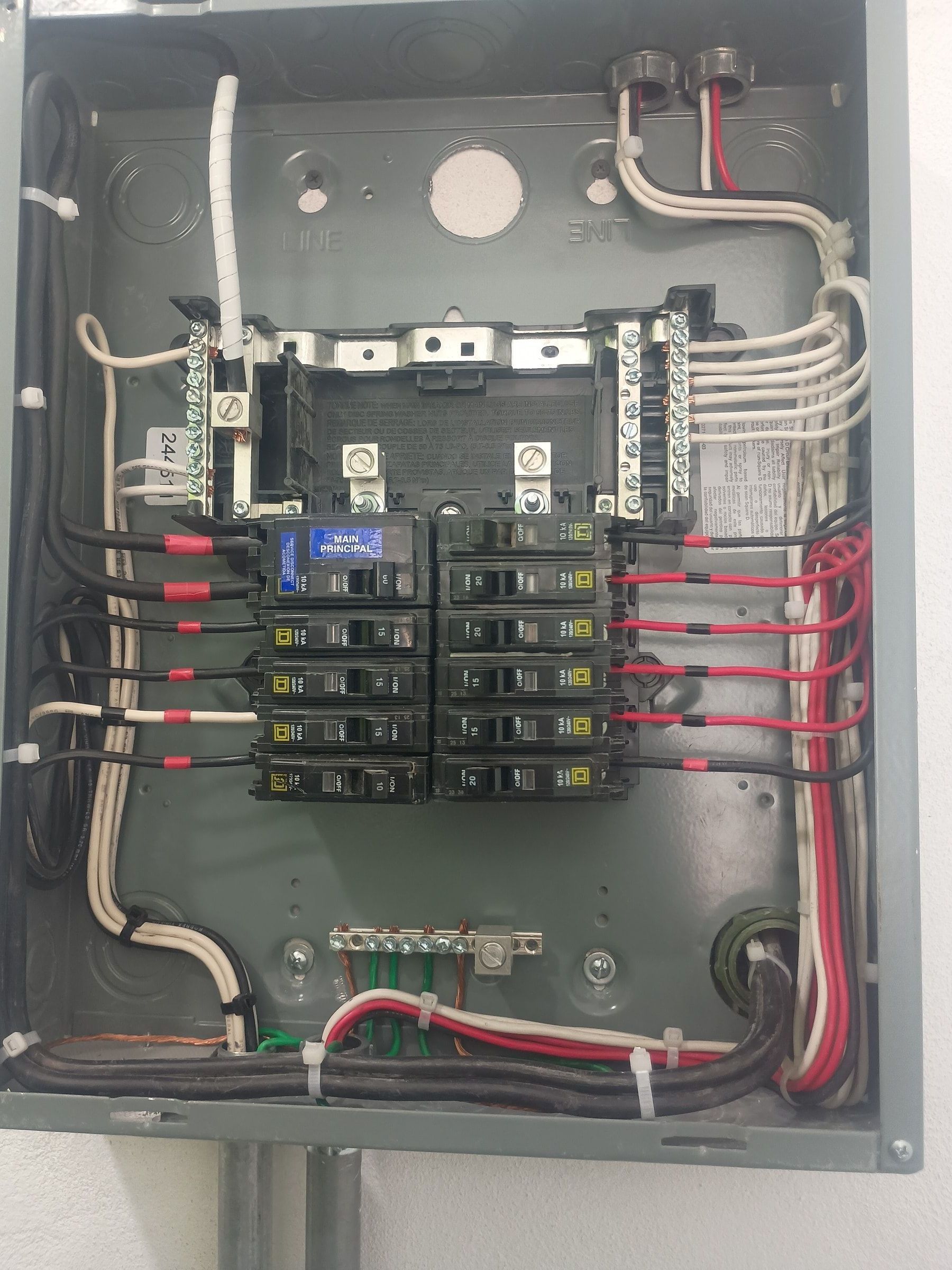

Centro de carga industrial Square D QO con circuitos independientes balanceados y tierra física para clínica dental — Centro de carga Square D QO: circuitos independientes y tierra física dedicada

04 de Septiembre de 2025

Carpintería de Autor, Lambrín y Confort Sensorial

El diseño interior busca eliminar la frialdad hospitalaria tradicional, sustituyéndola por una atmósfera cálida, acogedora y serena que reduce el estrés de los pacientes previo a su consulta.

El Reto de Ingeniería:Integrar curvas orgánicas en carpintería, lambrines ranurados en techo y juego de iluminación focal.

Solución Aplicada por PERSA:Plafón con lambrín de madera natural ranurada que aporta propiedades acústicas, luminarias colgantes esféricas de luz cálida difusa y muro curvo para módulo de recepción con espejo circular retroiluminado.

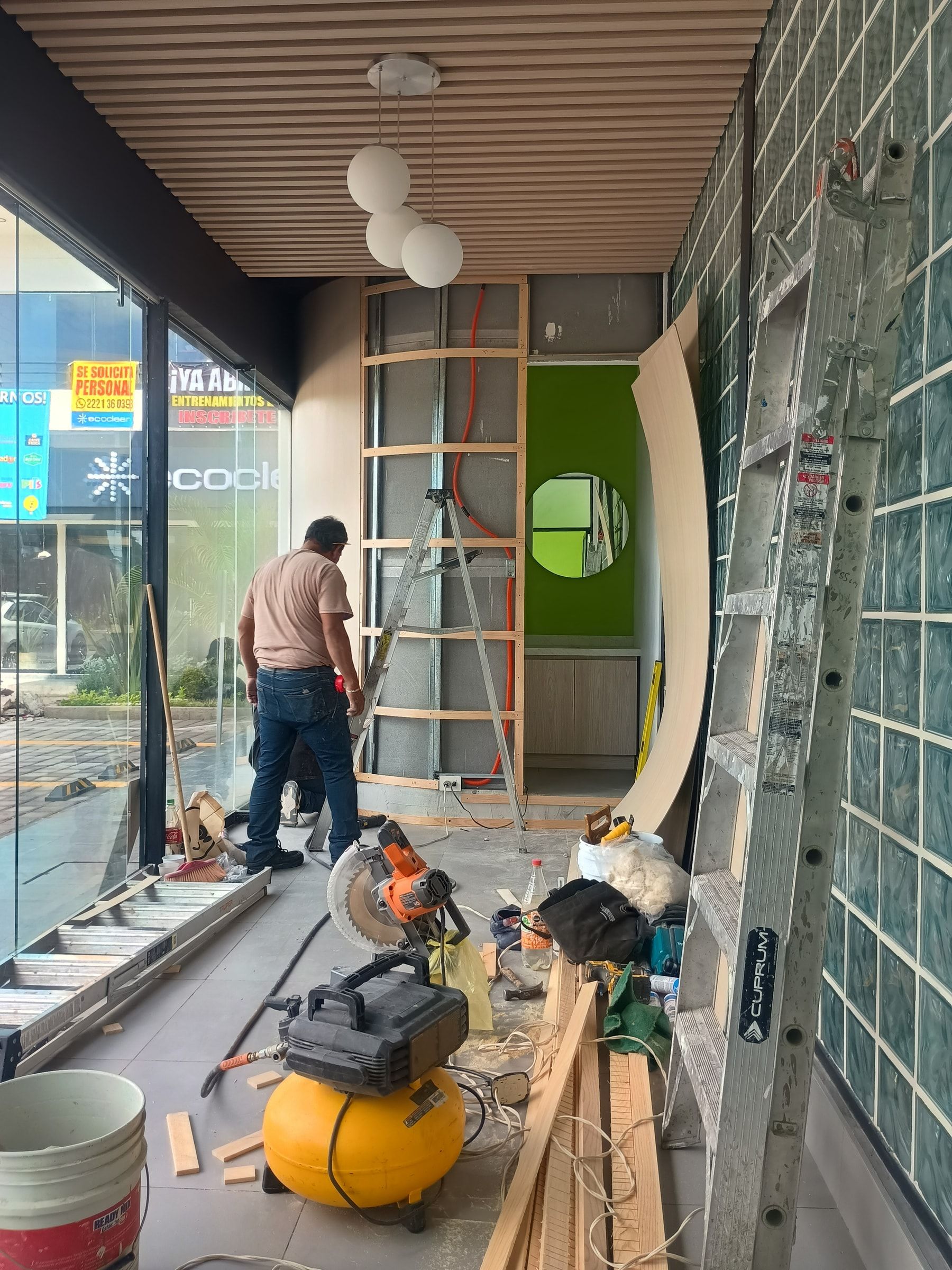

Plafón con lambrín de madera, lámparas esféricas y muro curvo para recepción — Plafón de lambrín en madera, luminarias esféricas y arco curvo de diseño

12 de Septiembre de 2025

Fachada Comercial, Entrega Llave en Mano y Operación

Culminación total de la obra civil, instalaciones y montaje de equipamiento clínico especializado. La clínica abrió sus puertas con 3 cubículos odontológicos completamente funcionales, recepción premium y certificación visual.

El Reto de Ingeniería:Entregar una obra impecable, limpia, probada y lista para operación médica inmediata sin contratiempos.

Solución Aplicada por PERSA:Cancelería de aluminio y cristal templado de seguridad, marquesina exterior negro mate con rótulo 3D retroiluminado "OdontoDent CLÍNICA DE ESPECIALIDADES DENTALES", pruebas de presión hidráulica y neumática satisfactorias.

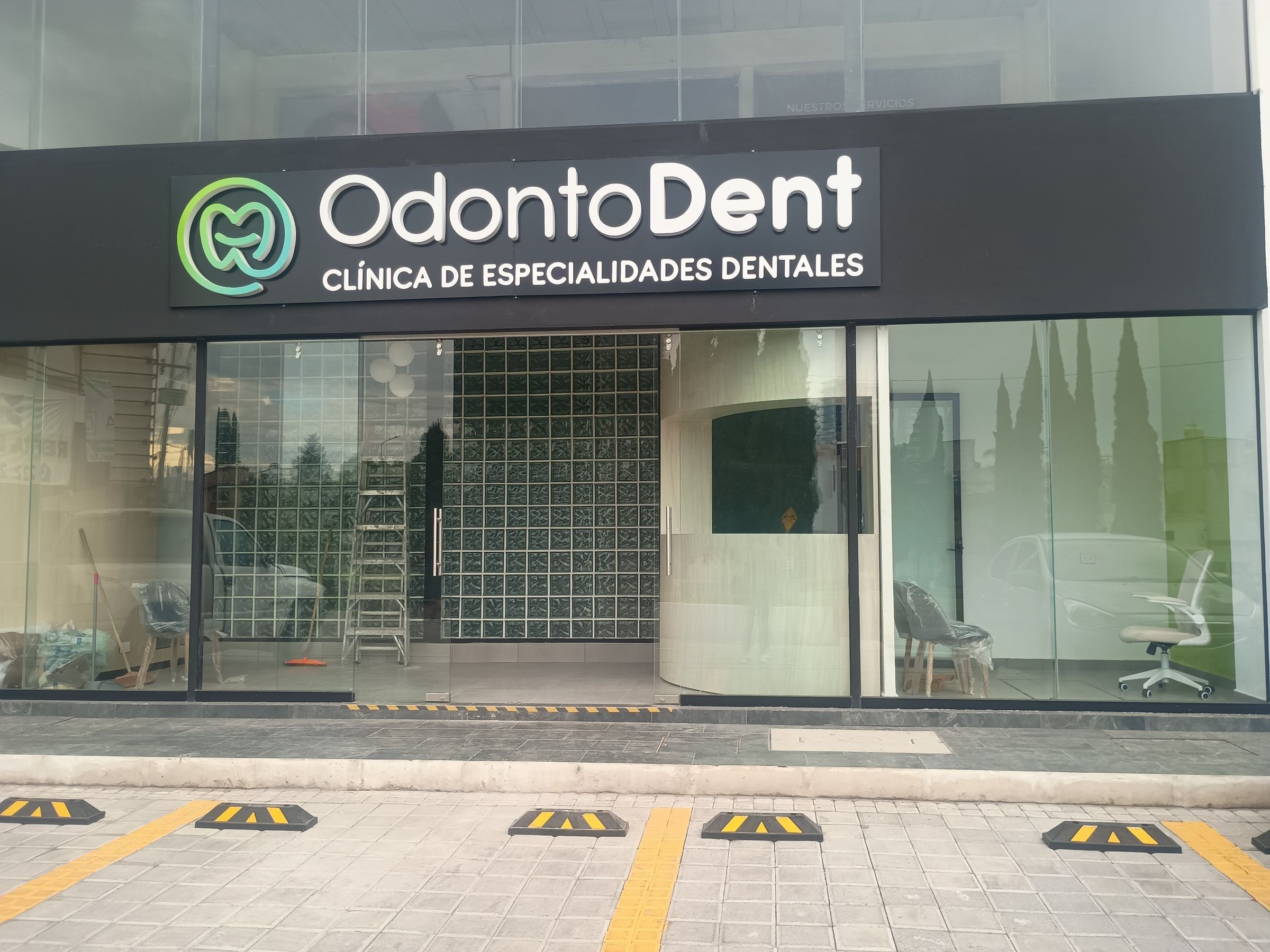

Fachada final terminada de la Clínica OdontoDent en Plaza Lea, Puebla, entregada por Grupo PERSA — Fachada final entregada: marquesina 3D, cancelería y recepción iluminada

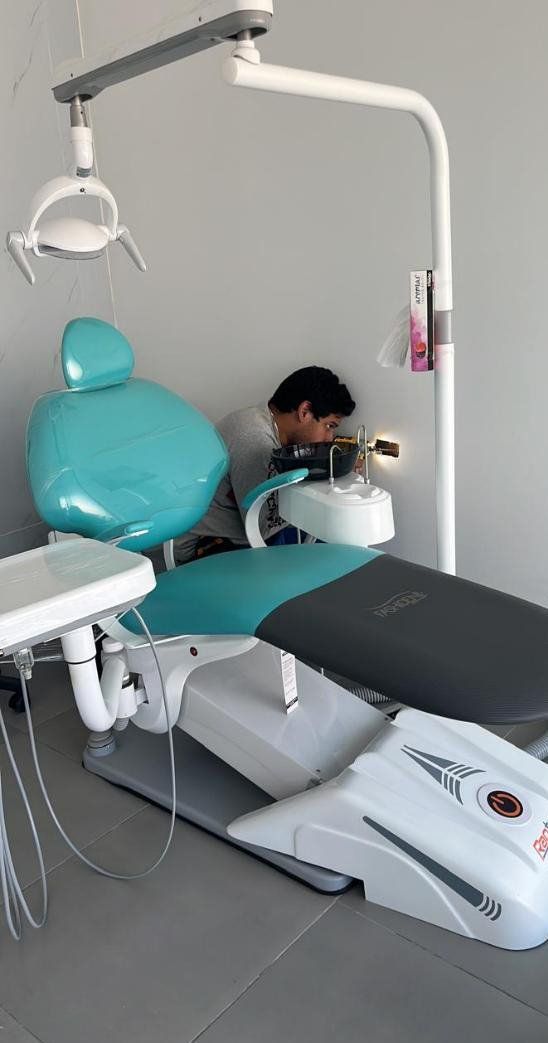

Cubículo odontológico operativo con sillón dental ergonómico y tomas médicas instaladas por PERSA — Cubículo odontológico operativo: sillón clínico, succión y tomas médicas listas

61.1 m²

Espacio Aprovechado

Local rectangular 10.00 × 6.11 m optimizado sin desperdicio de pasillos.

Cubículos Clínicos

Totalmente equipados con tomas de agua, aire y vacío independientes.

100%

Apego Normativo

Zonas de esterilizado y asepsia listas para inspección sanitaria de COFEPRIS.

Sobrecostos Ocultos

Presupuesto cerrado llave en mano desde la demolición hasta la entrega de llaves.
